【风向标｜药械】一种神经外科颅部微型钻骨装置

专利公布号

CN119896509A

专利公布日

2025-04-29

专利申请人

中国人民解放军总医院第一医学中心

专利发明人

张剑宁、郝方斌、程岗、吕文英、钱玲玲、李彦腾、苏世超

背景

颅骨钻是一种高速旋转的钻头装置，能够准确地切割骨头，同时减少对周围组织的损伤，它主要用于神经外科手术和脑部疾病治疗，特别是在颅骨上开孔，以便进行脑立体定位和植入注射针头、电极、套管、微透析导管等操作，此外，它还可用于颅骨骨折修复、颅骨切除术、颅骨重建、颅骨固定、颅骨成形术以及脑脊液引流等多种手术；现有的神经外科颅部微型钻骨装置在使用过程中，冷却机构只能对钻头的一面进行冷却液喷洒，导致钻头在高速旋转和钻削颅骨的过程中，无法均匀且有效的降低钻头的整体温度，由于冷却液无法充分覆盖钻头的所有工作表面，使得钻头的一部分区域可能因过热而加速磨损，从而影响手术的精确度和安全性。

摘要

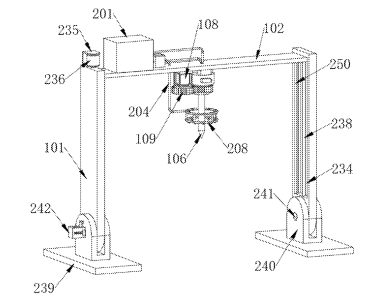

本发明提供一种神经外科颅部微型钻骨装置，属于医疗器械领域。包括两个竖板，两个所述竖板之间滑动连接有同一横板，所述横板的底端固定连接有两个固定块，两个所述固定块的底端固定连接有同一圆块，所述圆块的底端转动连接有转动柱，所述转动柱的底端固定连接有钻头，通过启动第一电机带动第一齿轮、第二齿轮和钻头转动，同时启动喷洒组件对钻头和患者颅骨之间进行降温，减少热损伤的风险和保护颅部周围组织和神经免受损害，当监测组件监测到钻头的温度较高时，启动冷却组件对钻头进行降温，防止钻头因高温而过度磨损，且配合喷洒组件能够双重对钻头和患者颅部进行降温，从而减少患者颅骨的热损伤风险，提高手术效率。

本发明提供的技术方案与现有技术相比，至少具有如下有益效果：

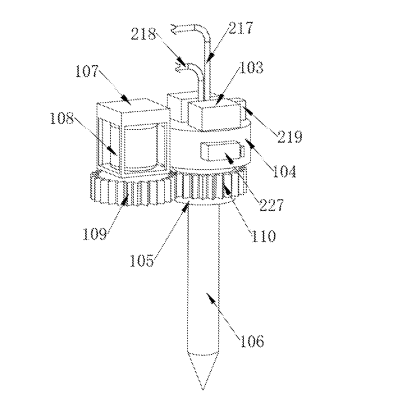

● 上述方案中，当需要该装置进行降温时，通过启动第一电机，第一电机的输出端带动第一齿轮转动，第一齿轮带动第二齿轮和转动柱转动，转动柱带动钻头转动，使钻头钻入患者颅骨位置，同时启动喷洒组件，当钻头接触颅骨时，喷洒组件可以对钻头和患者颅骨之间进行降温处理，可以有效降低颅骨的温度，从而减少热损伤的风险和保护颅部周围组织和神经免受损害，提高手术的安全性，当监测组件监测到钻头的温度较高时，启动冷却组件对钻头进行降温，防止钻头因高温而过度磨损，确保钻头在手术过程中的切割效率和手术效果，且配合喷洒组件能够双重对钻头和患者颅部进行降温，不仅可以延长钻头的使用寿命、提高钻孔精度，还可以减少患者颅骨的热损伤风险、提高手术效率。

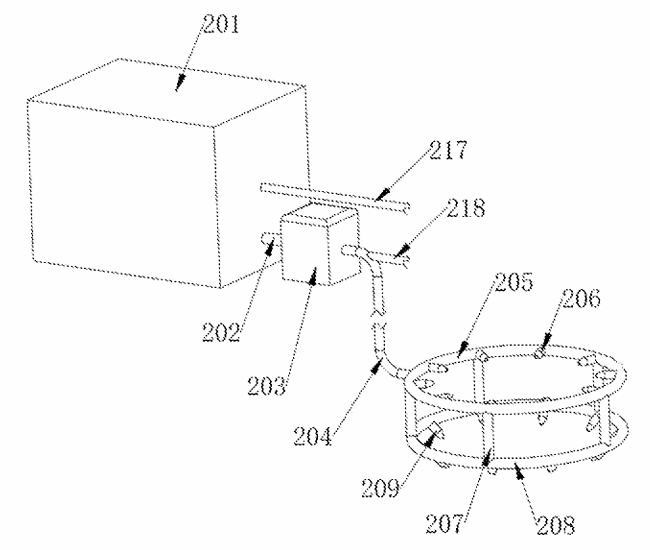

● 当需要对钻头和患者颅骨之间进行降温时，启动水泵，通过输水管对水箱内的冷却液进行抽取，抽取的冷却液通过水泵进入连接管内，通过连接管进入第一环管、分流管和第二环管内，通过第一喷头和第二喷头喷出，第一喷头负责向钻头的钻身部分喷出冷却液，有效分散并带走因摩擦产生的大量热量，防止钻头整体过热，从而延长钻头的使用寿命，第二喷头负责向钻头的钻尖部分喷出冷却液，可以迅速降低钻尖与颅部之间的温度，减少热损伤的风险，同时保持钻尖的锋利度和切割效率，确保手术的精确度和安全性，还可以减少因高温而产生的烟雾和飞溅物，降低手术过程中的感染风险。

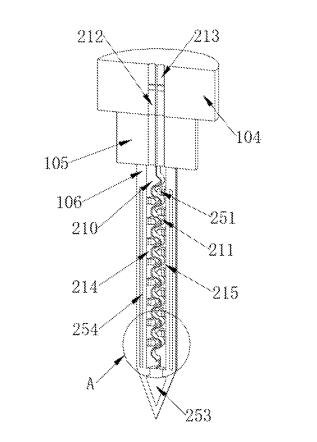

● 当需要对钻头进行冷却时，启动水泵，通过输水管对水箱内的冷却液进行抽取，抽取的冷却液通过水泵进入到连接管内，再通过连接管进入到进水管内，通过进水管进入进水通道和进水区域内，再通过进水区域进入连通口、出水区域、出水通道内，通过出水管进入到水箱内进行循环，通过冷却液循环的作用，可以迅速隆低钻头的温度，减少手术过程中的热刺激和因摩擦产生的热量和磨损，防止钻头因高温而软化或变形，保持钻头原有的锋利度和切割性能，从而提高切割效率。

● 当需要监测钻头的温度时，当钻头的温度较高时，钻头的温度通过转动柱和钻头传递到散热筒内，热量通过散热孔进入到矩形套内，使矩形套内的空气发生膨胀推动滑动板向上移动，第一弹簧压缩，当滑动板接触到传感器时，冷却组件被启动，对钻头进行降温处理，避免钻头温度过高造成颅骨和周围组织报伤。
