影像学上可以学习到三叉神经脊束核的位置。

一名 42 岁女性出现急性发作的面部麻木。体格检查显示她的左半脸疼痛和温度逐渐消失，中央保留（图 1A）——洋葱皮分布。左侧角膜反射迟缓，但其余临床检查、CSF 研究和视觉诱发电位的结果正常。MRI 提示急性脱髓鞘 （图 1、B 和 C），类固醇治疗后患者病情有所改善。这种三叉神经感觉丧失的节段模式，与分裂模式（图 2，A 和 B）相反，反映了三叉神经脊髓束核中的前后躯体位排列，口周区域代表前部，外侧面代表尾部（图2C），并有助于解剖定位。

图 1患者照片显示感觉丢失的程度、矢状位 T2 MRI 和轴向 T2 MRI：（A） 显示损失等级的不同模式。白色箭头，外周损失最大;黑色箭头，保留了面部中央部分。（B） 矢状位 T2 MRI 显示脑干和脊髓的高信号病变，从延髓下部延伸到 C2 水平。（C） 上颈脊髓水平的轴向 T2 MRI 显示左后外侧颈脊髓的高信号病变

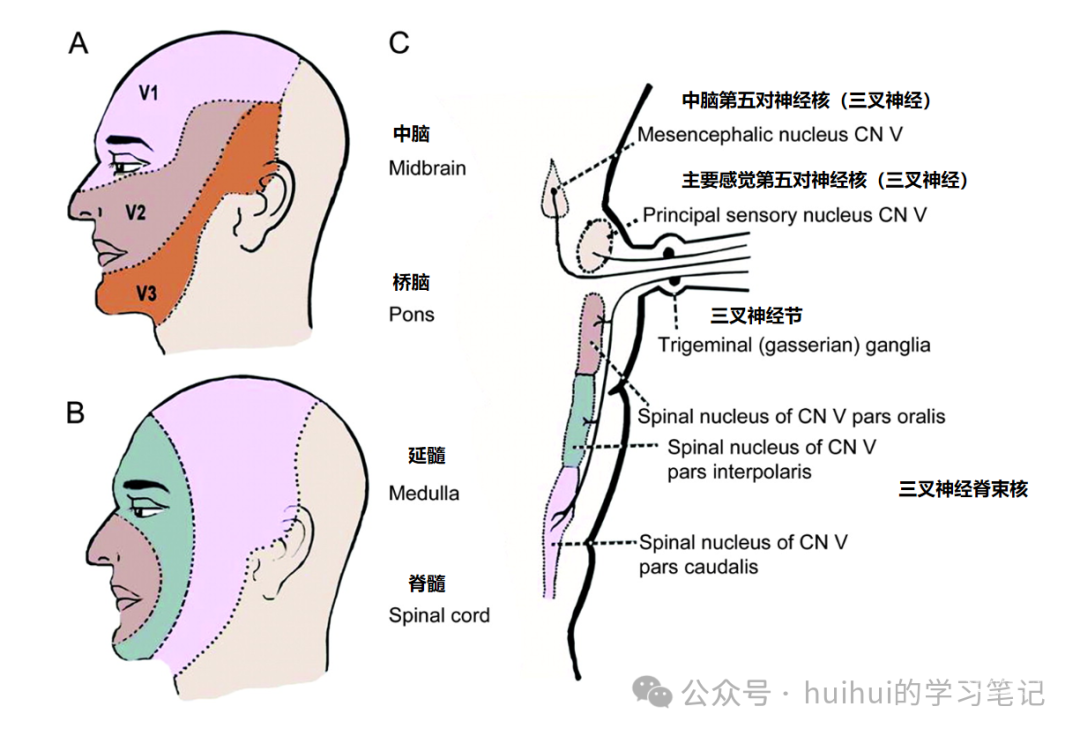

图 2：感觉丧失的划分模式 （A）、感觉丧失的节段模式 （B） 和脑干三叉神经系统示意图 （C)
