01
临床信息
基本信息：女患，59岁。
主诉：头痛2月入院。
查体：神志清楚，精神尚可，可答切题，双侧瞳孔等大等圆，对光反射灵敏，直径约3mm，眼睑无下垂，眼球运动正常，眼底无出血，粗测视力正常，鼻唇沟无变浅，张口无歪斜，颈阻阴性，四肢活动好，四肢肌力V级，肌张力正常，生理反射存在，病理征阴性。
术前影像资料
02

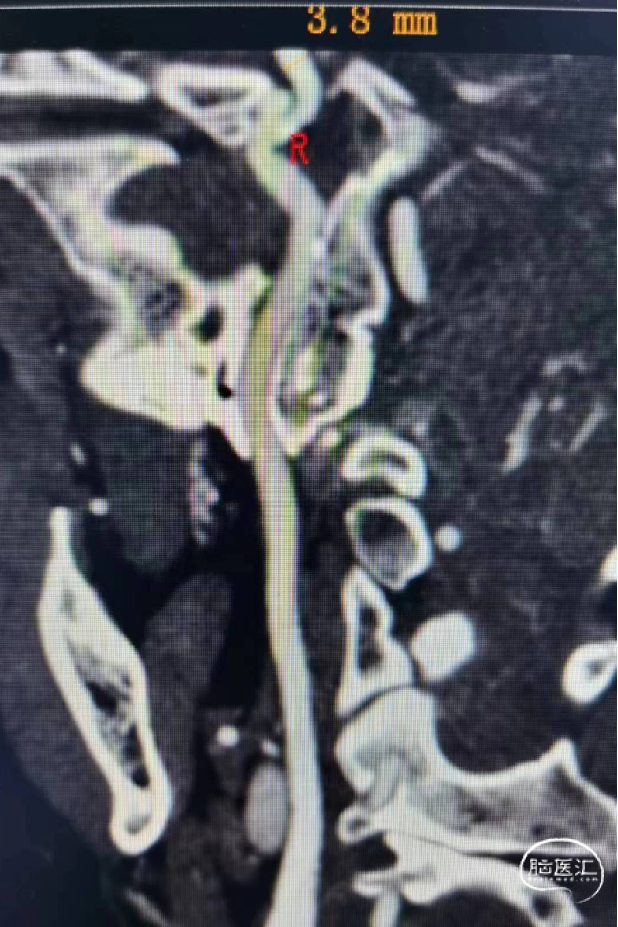

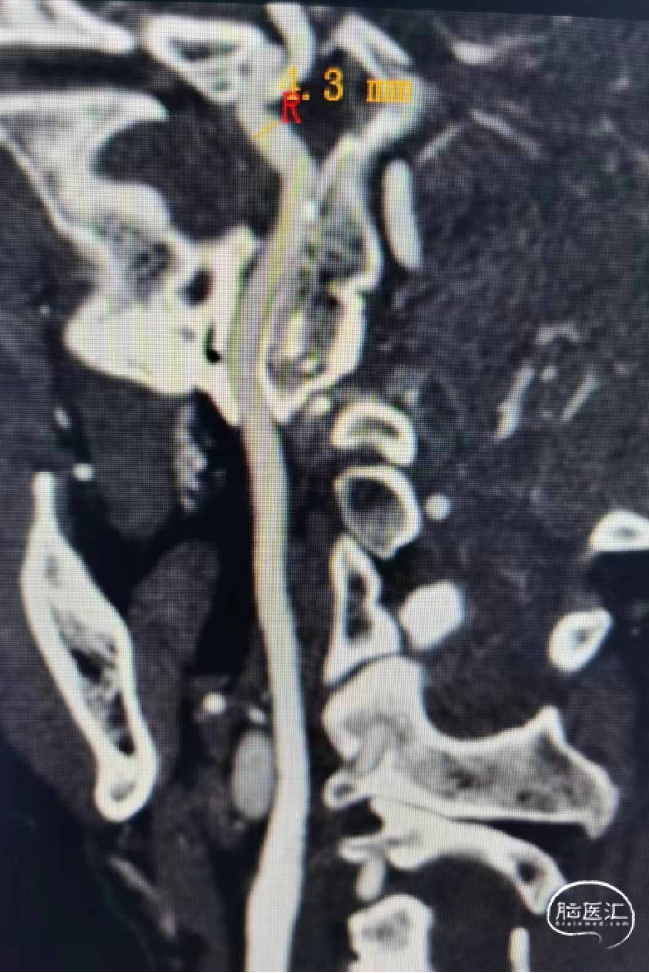

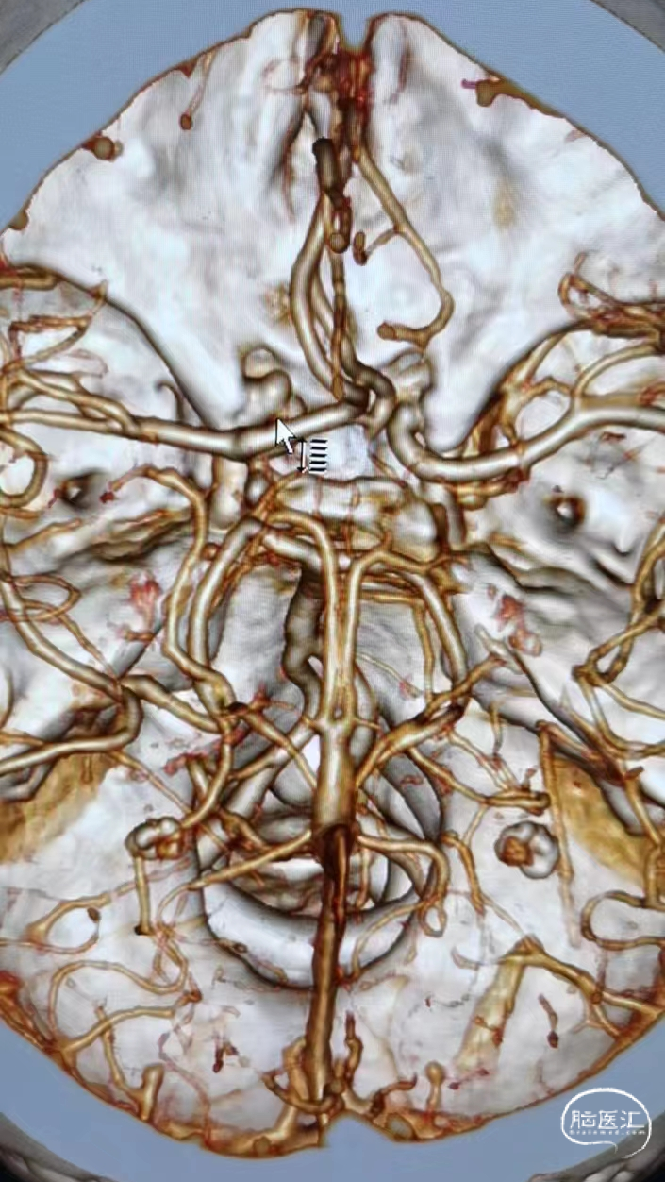

术前CTA：外院头颈CTA显示左侧海绵窦段动脉瘤，左侧颈内动脉起始部、双侧颈内动脉虹吸段管壁钙化斑块，相应管腔轻度狭窄，提示动脉粥样硬化改变；右侧大脑前动脉A1段缺如。
03
治疗方案
初步诊断
1.左侧颈内动脉海绵窦段动脉瘤
2.颈内动脉粥样硬化
侧别、位置*：左侧、海绵窦段

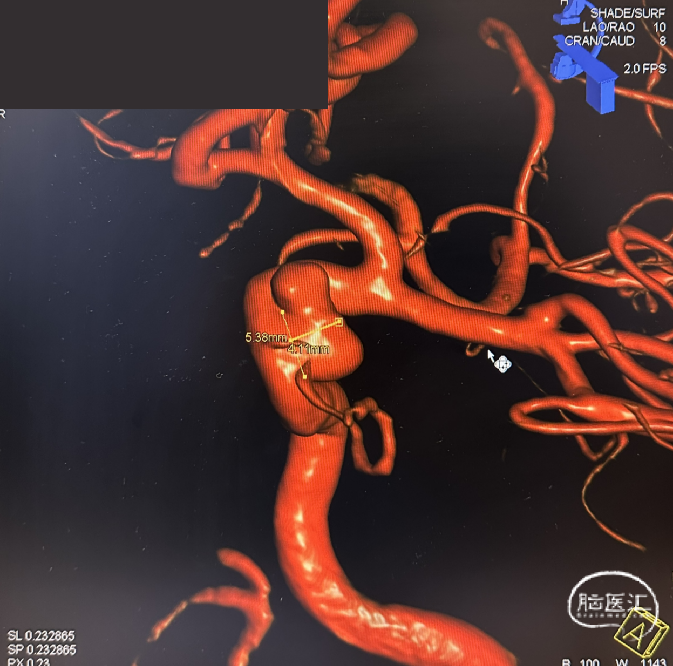

动脉瘤的形态：长椭圆形
动脉瘤大小*（mm）：高 4.11mm
动脉瘤颈宽度*（mm）：绝对宽颈 5.38mm
载瘤动脉直径*（mm）：远端 3.8mm；近端 4.7mm
治疗方案
本次治疗动脉瘤为左侧海绵窦段未破裂动脉瘤，瘤体呈宽椭圆形，深颈比较小，弹簧圈栓塞效果一般，瘤颈较宽需要支架辅助。载瘤动脉条件尚可，使用血流导向密网支架治疗安全性和有效性都比较理想，同时由于动脉瘤形态不规则，选择合并弹簧圈栓塞促进动脉瘤愈合，降低动脉瘤破裂风险。
术前难点分析
动脉瘤瘤颈分析：
累及载瘤动脉周长：＜1/2周长
术中造影
操作步骤：
1. 穿刺
穿刺部位及穿刺鞘：8F 血管鞘
2. 造影
造影导管：5F 单弯
造影导丝：泥鳅导丝 150cm

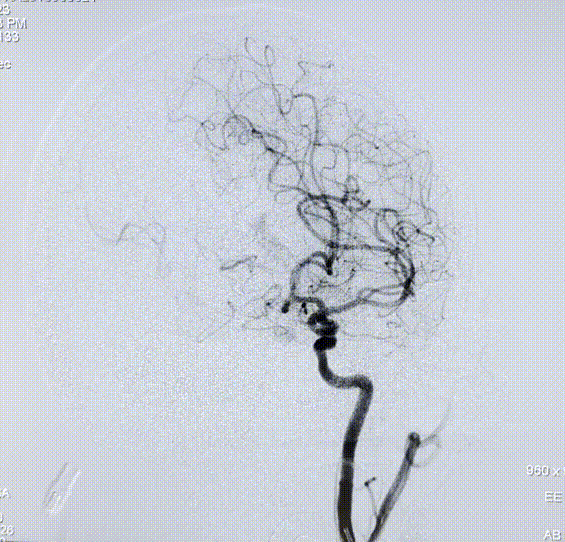

右侧颈内动脉正侧位造影，血管情况良好，右侧大脑前动脉不显影。

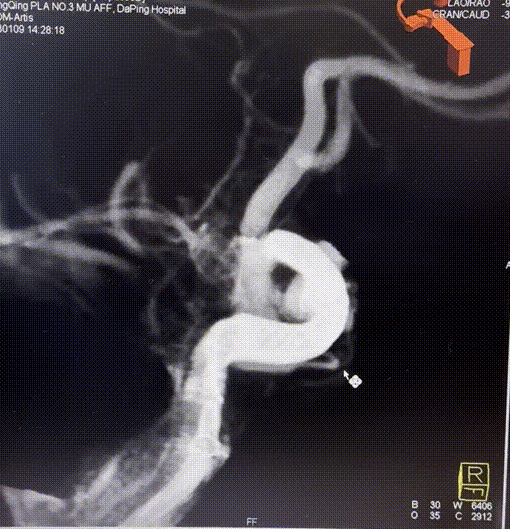

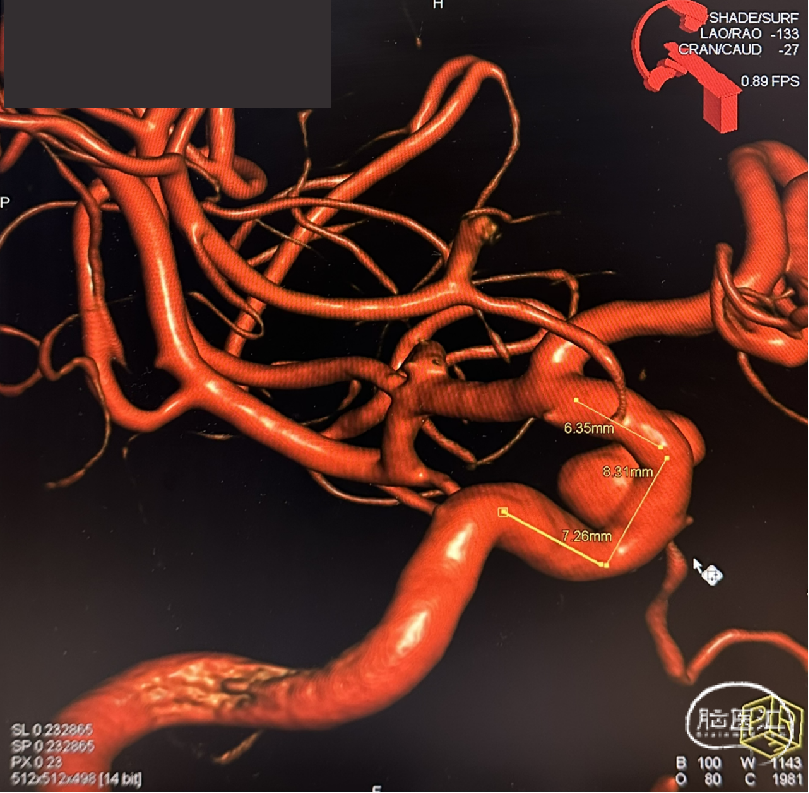

载瘤动脉近端造影：左侧颈内动脉正侧位造影，动脉瘤位于海绵窦段，颈内动脉近端血管平直，I型海绵窦段，血管条件尚可。前交通开放，同侧A1优势。

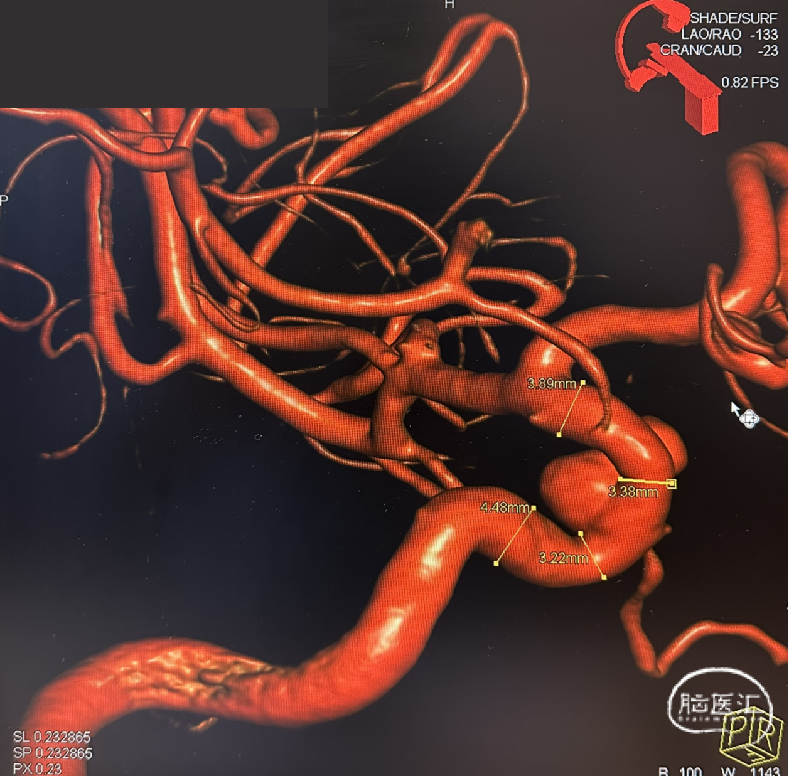

LATTICE™测量选型：
直径：
远端锚定点：3.89mm
瘤颈远端：3.38mm
瘤颈近端：3.22mm
近端着陆点：4.48mm
覆盖长度：21.92mm
耗材信息
导引导管：8F 90cm
颅内支撑导管：6F 115cm
弹簧圈微导管：直头 150cm
微导丝：0.014” 200cm
支架微导管：SINE™ 154cm
血流导向密网支架：Lattice™ AF4403FB 4.4-15
栓塞材料-第1枚（成篮圈）：6x20
栓塞材料-第2枚（填充圈）：5x15
栓塞材料-第3枚（填充圈）：3.5x9
手术过程
04
手术操作

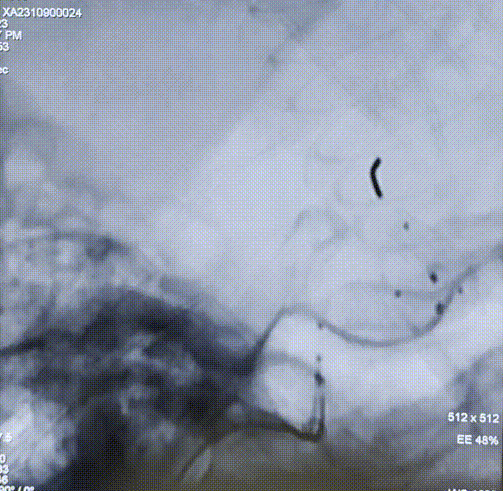

微导丝、微导管到位：
SINE™微导管、6F中间导管同轴上高，微导丝引导SINE™顺利上高至M1平直段。微导丝引导弹簧圈微导管顺利进入瘤内。
Lattice™输送到位：

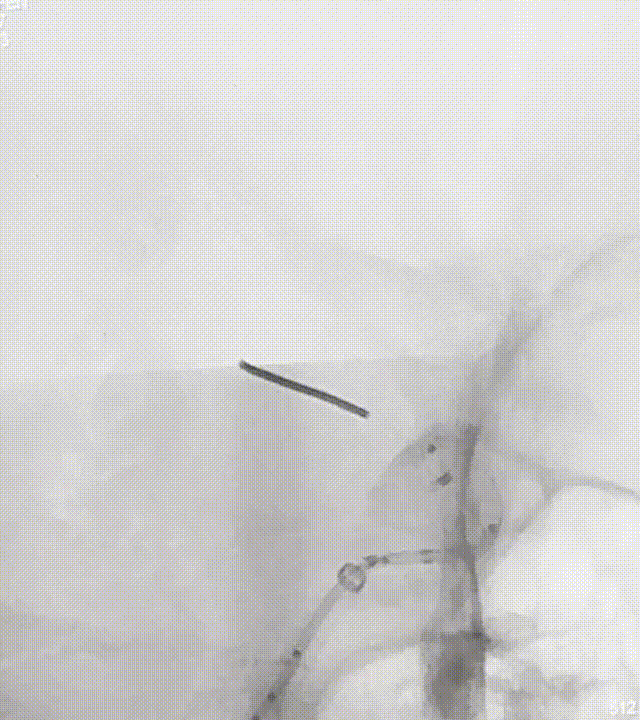

Lattice™体外充分水化后，经微导管顺利输送至M1起始部。
Lattice™远端显影线圈释放：
系统整体撤至M1段起始处，固定支架导丝回撤SINE™微导管释放Lattice™远端显影线圈。

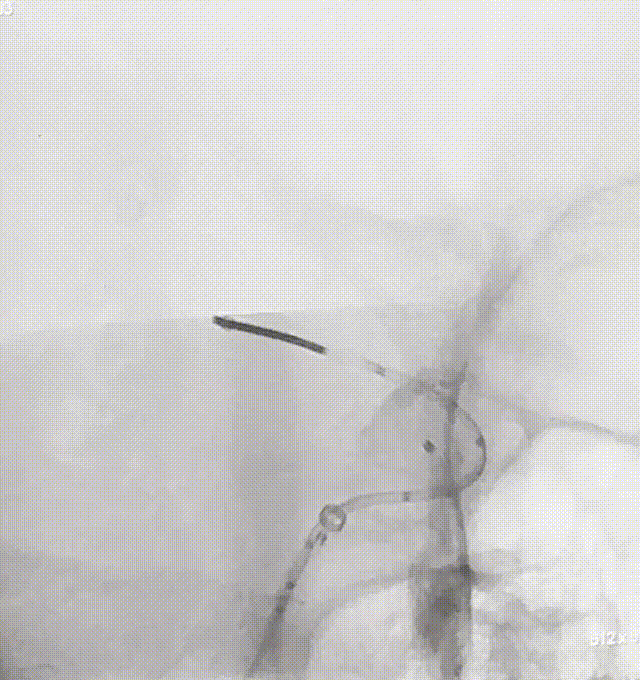

Lattice™远端释放：

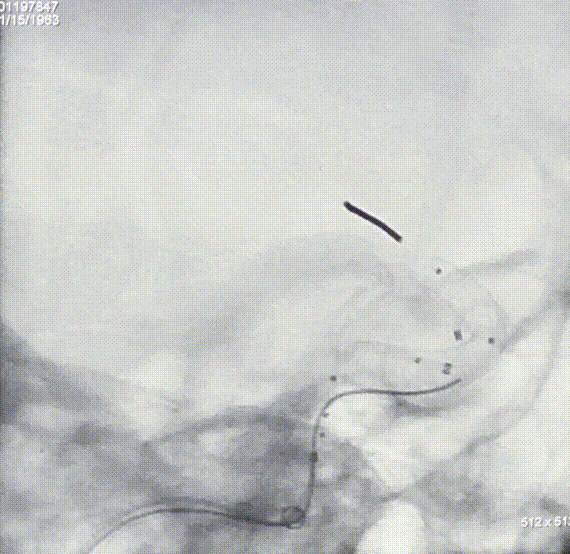

在颈内动脉末端固定支架导丝回撤SINE™微导管原位释放Lattice™远端，机械球囊释放后Lattice™远端即刻顺利打开。

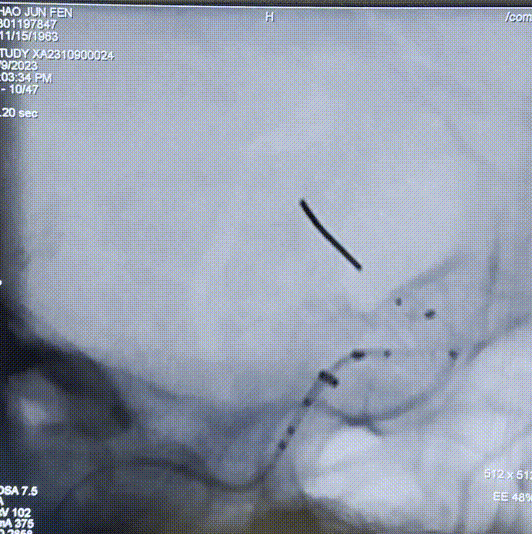

Lattice™中段释放：
继续固定支架导丝回撤微导管释放Lattice™中段，第二个球囊推出微导管打开后，海绵窦段前曲处支架即刻打开贴壁良好，非减影造影显示Lattice™整体打开贴壁良好。
Lattice™近端释放：
继续固定SINE™微导管推送支架导丝释放Lattice™近端，旋转透视及非减影造影整体打开贴壁良好，Lattice™远端锚定在后交通动脉，近端锚定在海绵窦段水平部，远近端锚定点与术前计划一致。
Lattice™完全释放后支架重建：

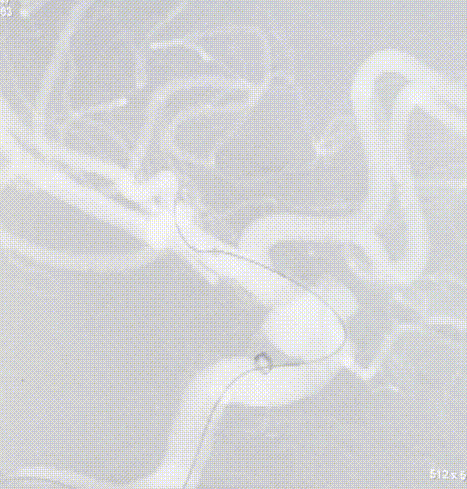

旋转造影后支架重建，再次确认Lattice™远近端锚定点理想，支架整体打开贴壁良好。
弹簧圈栓塞：

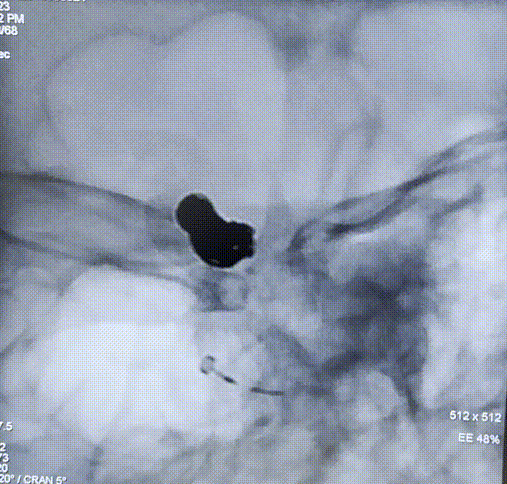

依次填入三枚弹簧圈至满意，撤出弹簧圈微导管后，多角度造影显示动脉瘤不显影，Lattice™支架整体打开贴壁良好，无需后处理。
术后造影：
标准正侧位造影显示颈内动脉系统血管畅通，颈内动脉主要分支血流正常，动脉瘤不显影，手术结束。
术后总结
Lattice™血流导向密网支架由于搭载了机械球囊，支架头端更容易打开，常规采用原位释放，能提高支架锚定精准度，可以避免其他FD远端释放后再回拉带来的繁琐操作，大大降低手术难度。
Lattice™血流导向密网支架的机械球囊可以帮助支架在转弯处更好打开贴壁，不需要采用传统FD的摆动技术即可轻松释放。
Lattice™血流导向密网支架通体显影，便于术中观察支架打开贴壁，同时钴铬材料具有较强的径向支撑力，支架贴壁能力较强。
本次手术动脉瘤位于硬膜外，由于占位效应不严重，且动脉瘤形态不规则，辅助栓塞弹簧圈可以促进动脉瘤愈合，降低动脉瘤再次破裂风险。
