Case1：Y型支架辅助栓塞左侧MCA分叉部未破裂动脉瘤
患者基本信息
基本信息：女性，66岁。
主诉：间断头晕23天，发现颅内动脉瘤22天。
既往史：高血压病史20余年，规律服药控制可。
查体：神清，语利，颈软，双侧瞳孔等大等圆，d=2.5mm，对光反射灵敏，双侧面纹对称，感觉对称，伸舌居中，四肢肌力V级。NHISS：0分，mRS：0分，GCS评分：15分。
术前影像
术前影像：术前正侧位。

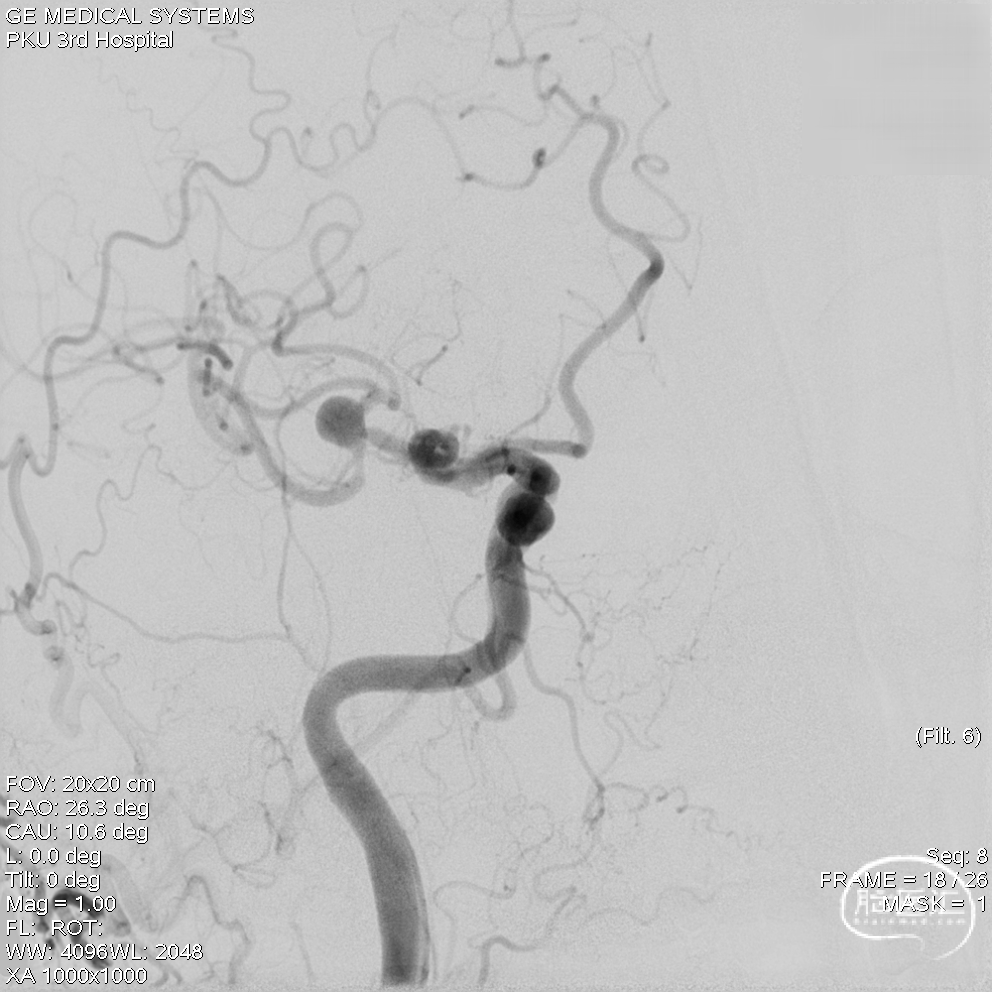

术前影像：术前工作位。

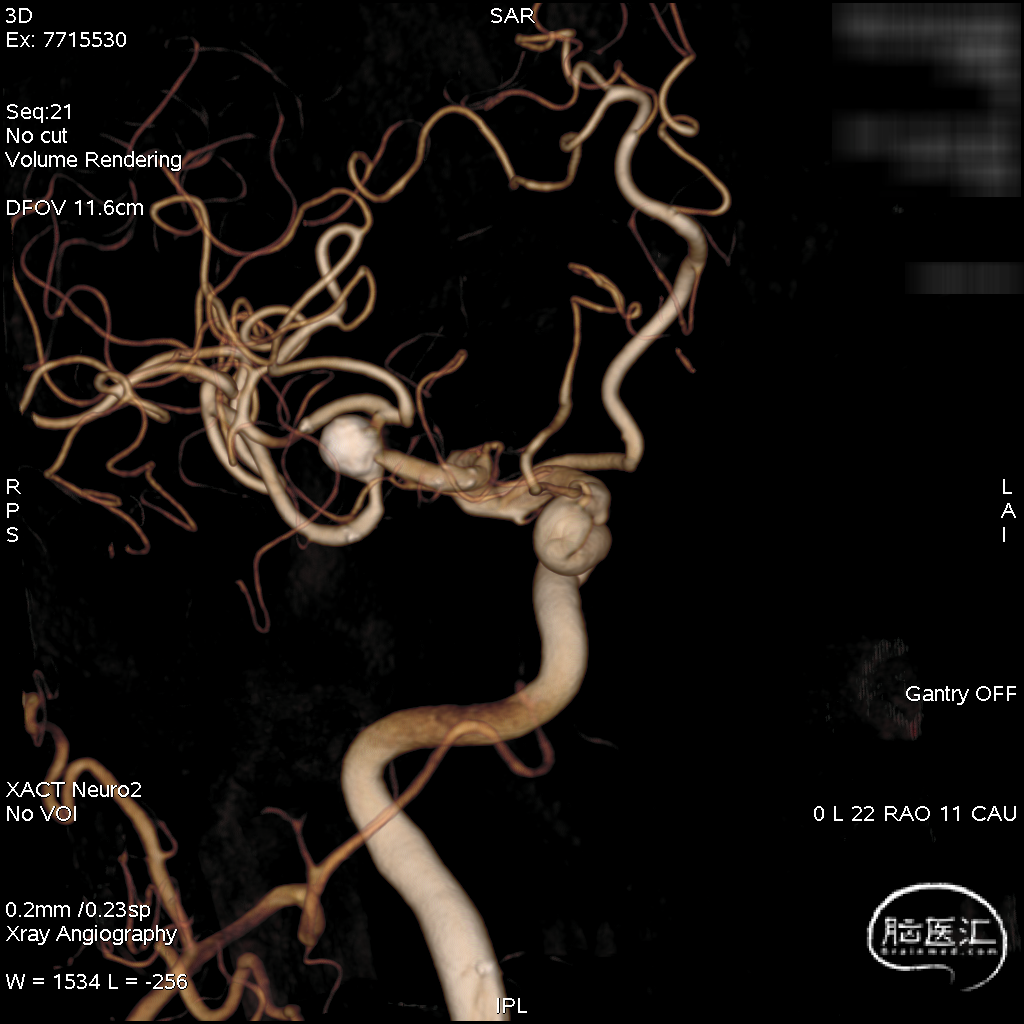

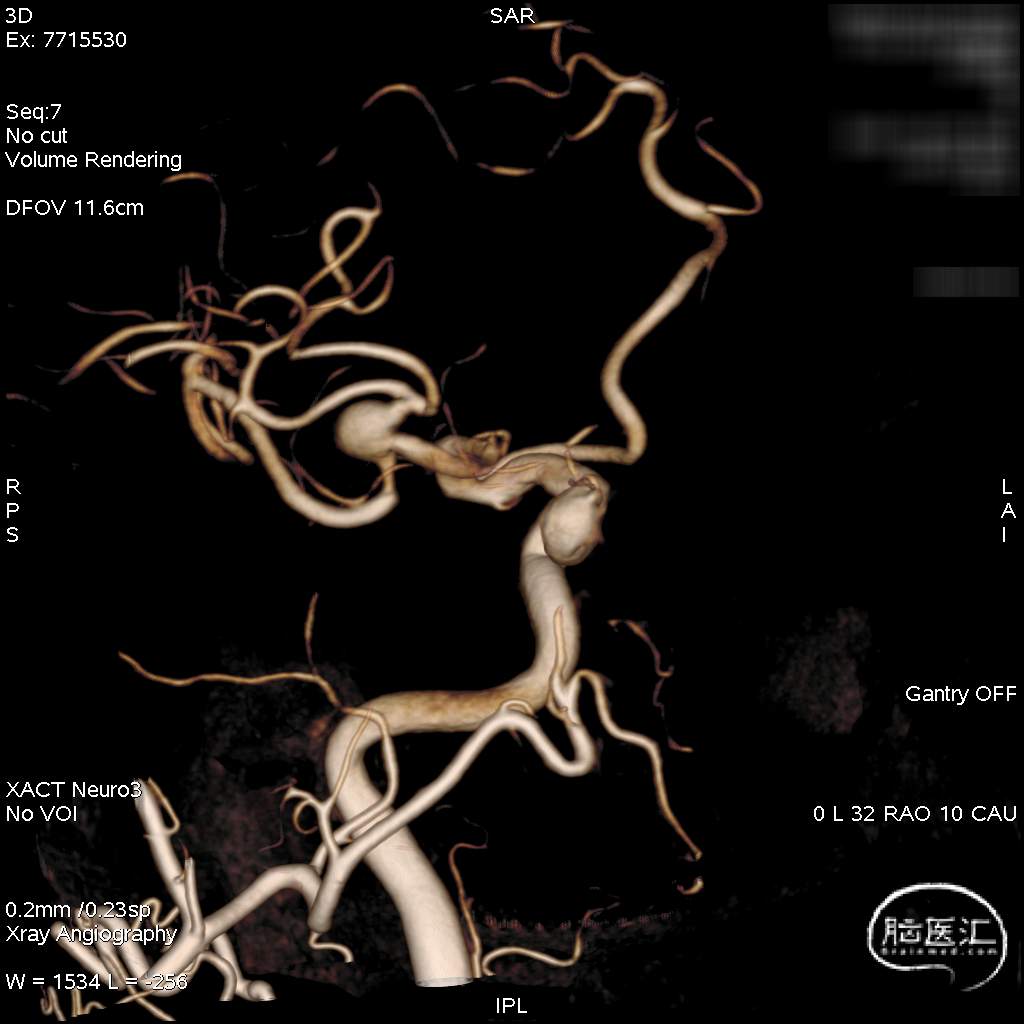

三维重建：显示左侧MCA分叉部未破裂动脉瘤，约8.2mm*8.6mmm，瘤颈3.8mm，顶端有子瘤。
手术器械
超滑导丝、交换导丝（0.014” Synchro导丝 200cm）
6F NEUROMAX长鞘
5F MPA导管
6F 中间导管
Echelon-10 微导管
Excelsior SL-10 微导管×2
3.0mm*21mm Neuroform Atlas支架（2枚）
弹簧圈：Microplex（5mm*15cm、4mm*12cm、4mm*10cm），Prime（3mm*8cm、3mm*6cm、2mm*8cm、2mm*8cm、1mm*3cm、1mm*3cm、1mm*4cm），Target Nano 1mm*3cm
手术过程
通路建立：穿刺股动脉置入5F短鞘行全脑血管造影术后，置换6F NEUROMAX长鞘，超滑导丝引导5F MPA导管将6F NEUROMAX长鞘置于颈内动脉C1段远端，造影确认工作位，0.014”Synchro微导丝结合SL-10微导管引导6F中间导管置于颈内动脉C7段。
考虑上干成反角发出，Synchro微导丝瘤内成袢后导引SL-10微导管进入MCA上干远端备用，Synchro微导丝导引另一根SL-10进入MCA下干远端备用（预备万一钻网眼Y形支架失败则使用此微导管成T形双支架栓塞），Synchro微导丝导引Echelon-10微导管进入瘤腔内备用。
造影定位满意后经上干SL-10先释放第一枚3.0mm*21mm Atlas支架，之后使用该微导管钻网眼进入下干，随即撤出下干预置SL-10微导管进入瘤腔备栓塞用，再经过下干SL-10微导管释放第二枚3.0mm*21mm Atlas支架，形成Y形支架辅助栓塞。
弹簧圈栓塞：通过Echelon-10微导管依次送入弹簧圈多枚，栓塞至效果满意。

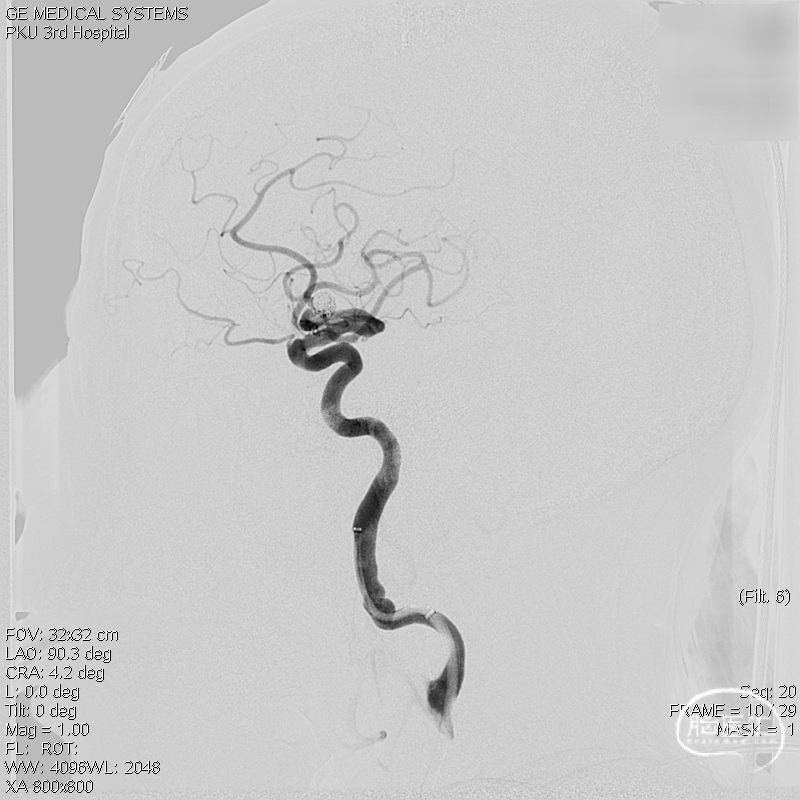

复查标准正侧位造影，右侧ICA、MCA、ACA主干及分支良好，动脉瘤栓塞满意。
Case2：Y型支架辅助栓塞右侧MCA分叉部未破裂动脉瘤
患者基本信息
基本信息：女性，69岁。
主诉：发现颅内动脉瘤7天。
既往史：高血压病史30余年，高血脂病史30余年，规律服药控制可。
查体：神清，语利，颈软，双侧瞳孔等大等圆，d=2.5mm，对光反射灵敏，双侧面纹对称，感觉对称，伸舌居中，四肢肌力V级。NHISS：0分，mRS：0分，GCS评分：15分。
术前影像
术前影像学检查：术前正侧位。

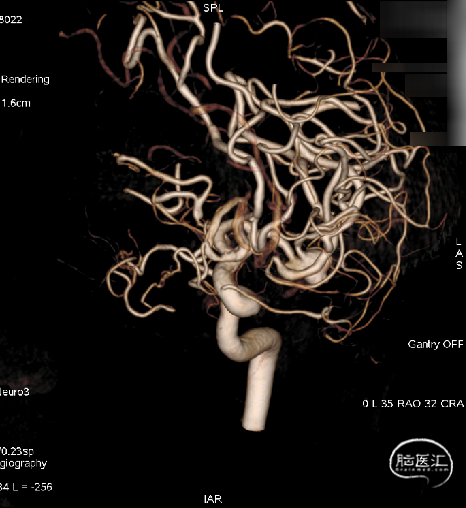

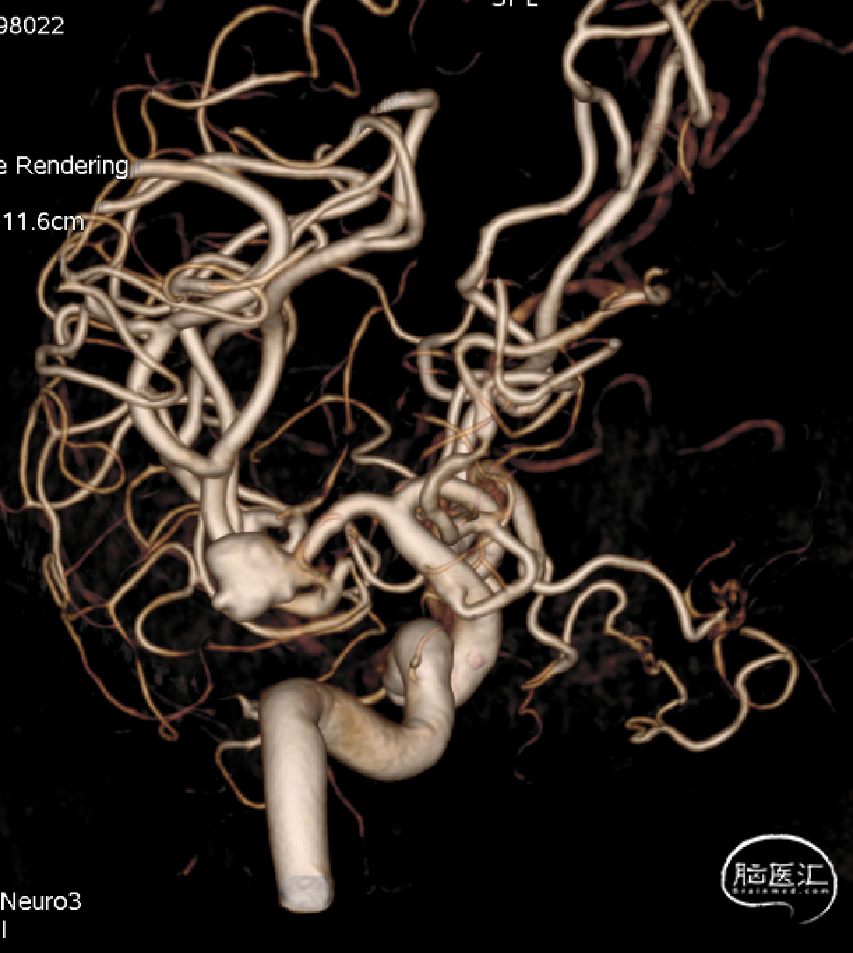

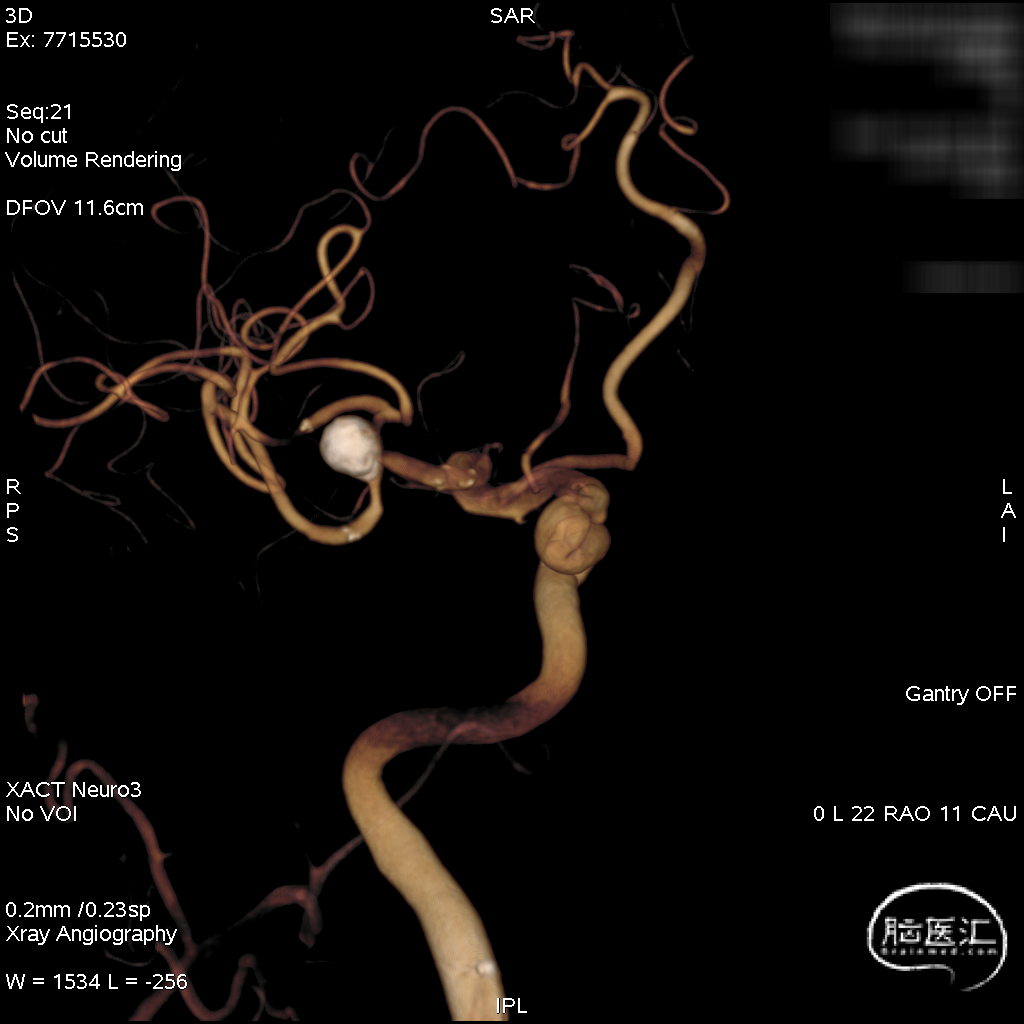

术前工作位与三维重建：显示右侧MCA分叉部未破裂动脉瘤，6.9mm*7.2mm，瘤颈7.4mm。该病例之困难在于M1迂曲成袢。
手术器械
超滑导丝、交换导丝（0.014” Synchro导丝 200cm）
6F NEUROMAX长鞘
5F MPA导管
6F 中间导管
Echelon-10 微导管
Excelsior SL-10微导管（2枚）
3.0mm*21mm Neuroform Atlas支架（2枚）
弹簧圈：Target 5mm*15cm（1枚）、Target 2mm*6cm（3枚）、Target 2mm*4cm（2枚）、Target 1.5mm*4cm（1枚）、Prime（4mm*12cm、3mm*8cm、2mm*6cm）、MicroPlex（4mm*10cm、2mm*4cm、1.5mm*4cm）
术中操作

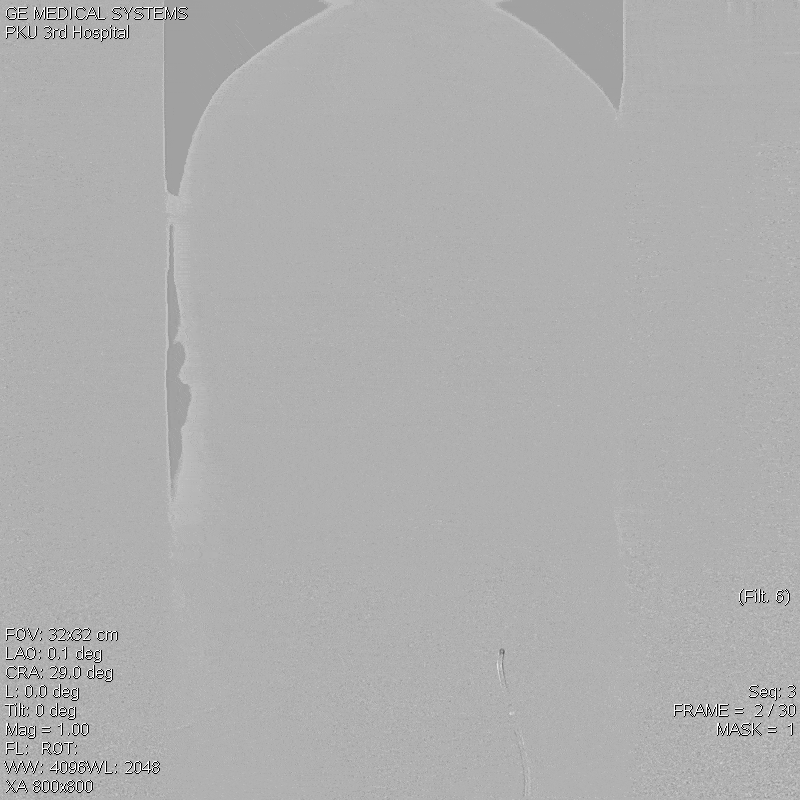

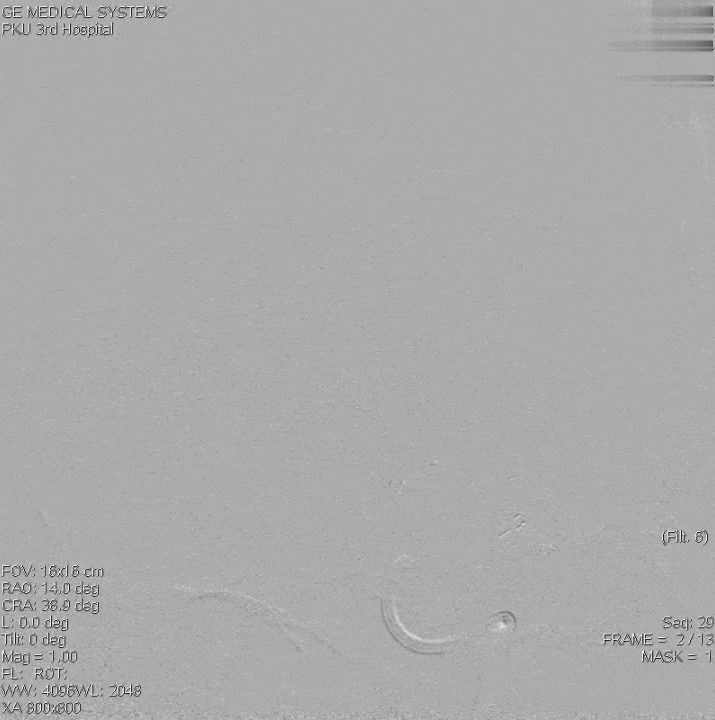

通路建立：置换6F长鞘，导丝引导5F MPA导引导管及6F中间导管进入左侧C1段，造影确认工作位，Synchro导丝引导下带入SL-10进入远处MCA上干，Synchro导丝引导下带入SL-10进入动脉瘤腔备栓塞用

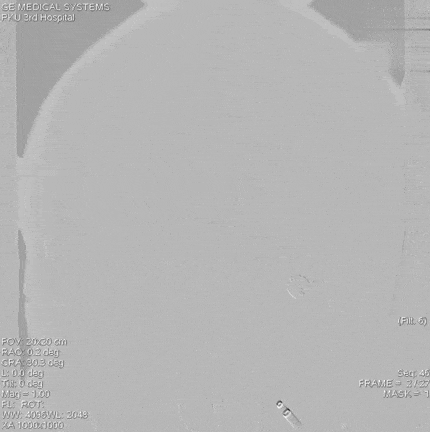

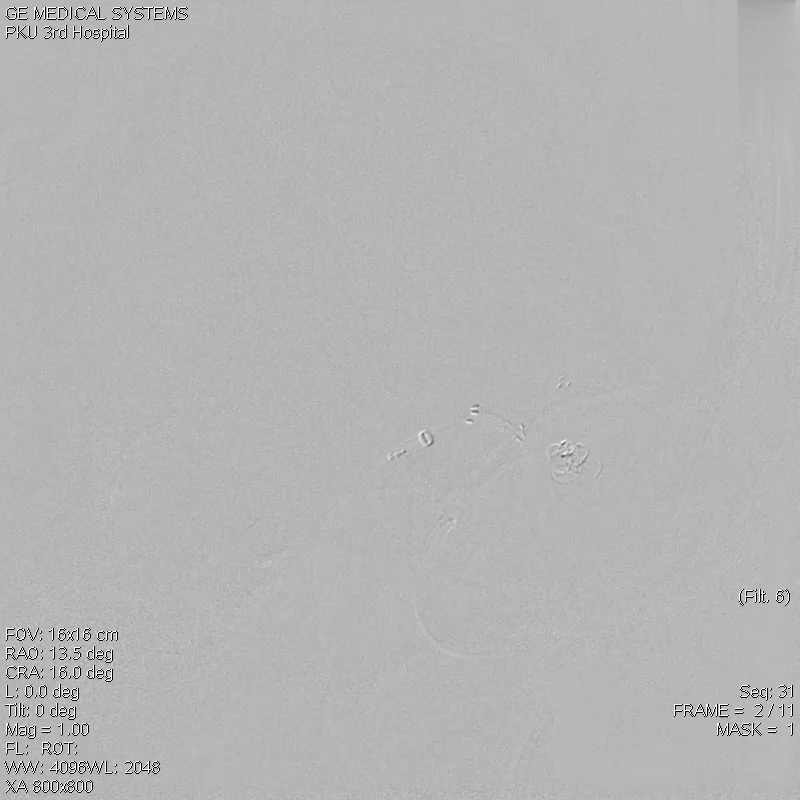

选定工作位后，跨动脉瘤释放3.0mm*21mm Atlas支架一枚，复查满意、形态良好，再次利用Synchro导丝引导下带入SL-10进入MCA下干，定位满意后释放3.0mm*21mm Atlas支架支架一枚，形成Y形支架辅助栓塞。然后经动脉瘤腔内预置栓塞微导管，依次送入弹簧圈，填塞动脉瘤腔。
术后影像

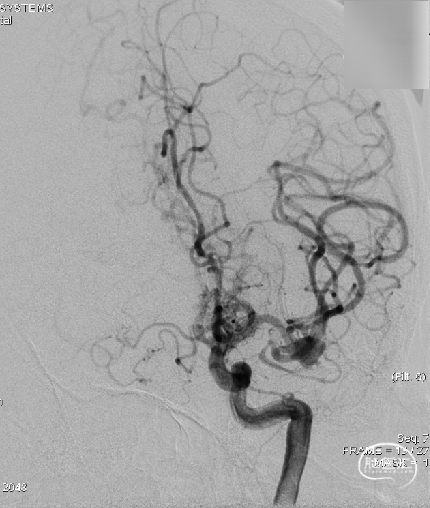

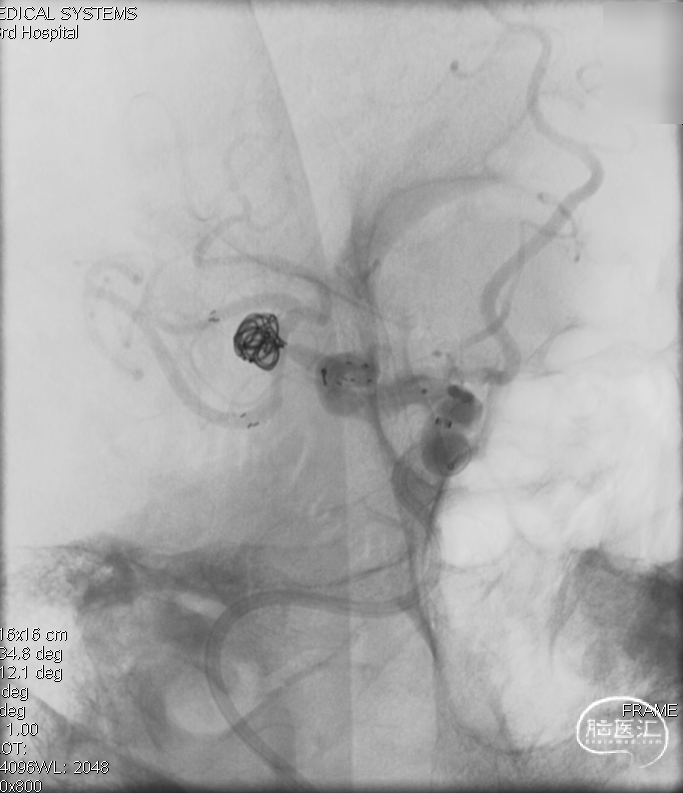

复查标准正侧位造影， ICA、MCA、ACA主干及远端分支良好，动脉瘤栓塞满意。
术后工作位+侧位造影

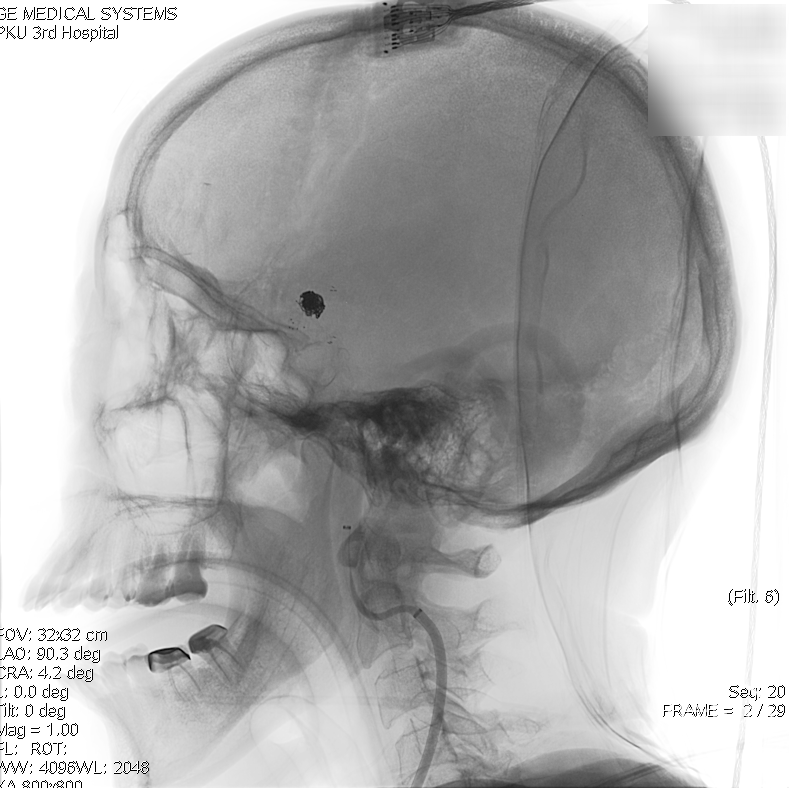

术后正侧位透视

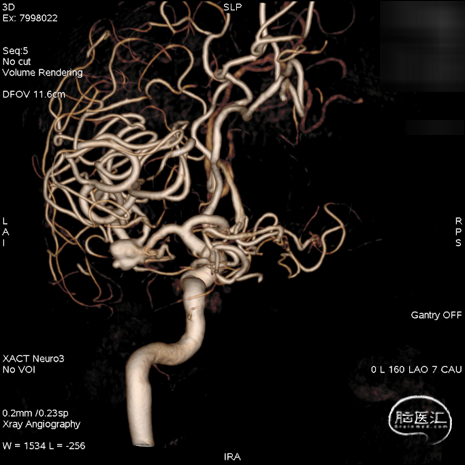

术后三维重建，支架贴壁良好，动脉瘤完全栓塞。
术者体会
Atlas的开环设计，使得穿网孔更加容易，并且拥有独特的穹窿效应，不担心穿不过去或打不开，既可以单支架使用穹窿效应，也可以双支架做Y型技术。
贴壁性好，金属覆盖率低，一定程度上可以降低Y型支架植入后血栓并发症的风险。
双Atlas做Y型支架，术式更安全，更简单！
